Hélicemedidores de água, também conhecidos como hidrômetros Woltmann, são um tipo de hidrômetro do tipo velocidade adequado para uso em tubos de grande diâmetro (DN80-DN200). Eles apresentam alta capacidade de fluxo e baixa perda de pressão. Então, como funcionam os hidrômetros de hélice? Quais são seus diferentes tipos?
Assim como os hidrômetros de palhetas rotativas (DN15-DN65), os hidrômetros de hélice também são um tipo de hidrômetro do tipo velocidade. Quando a água flui para dentro do medidor, ela atinge o impulsor em forma de hélice do medidor ao longo de seu eixo, fazendo com que ele gire e flua para fora. A velocidade do impulsor é proporcional à velocidade da água. Após passar por uma engrenagem redutora, a quantidade total de água que passa pelo medidor é exibida em um indicador.

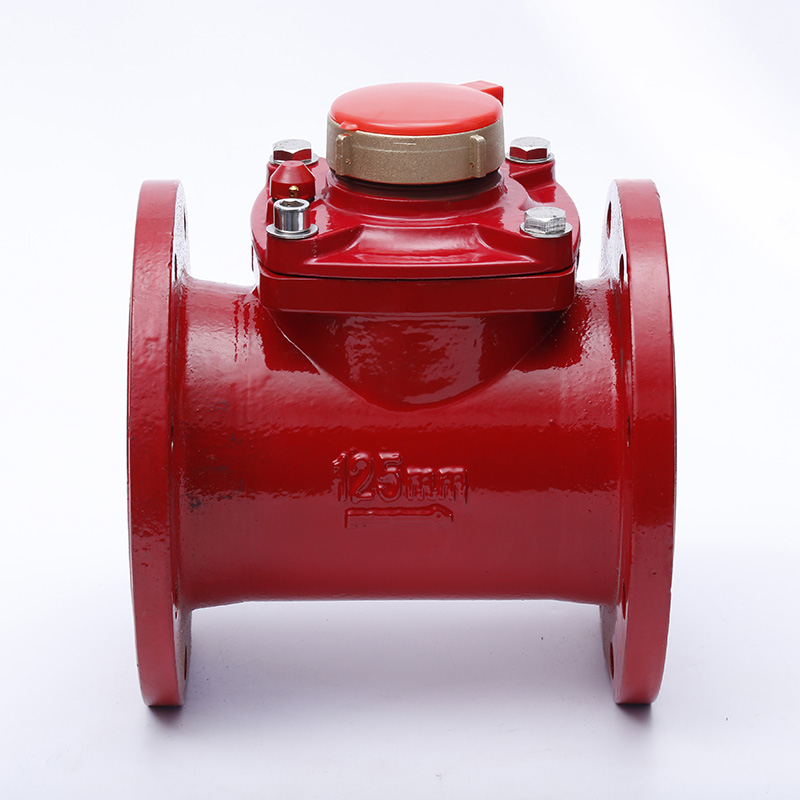

Hélicemedidores de águasão divididos em duas categorias: horizontais e verticais. A maioria dos medidores industriais usados na China são medidores de hélice horizontal. Além disso, o medidor de água de hélice horizontal removível (tipo seco) também se tornou um da série de produtos e é popular entre os usuários devido à sua ampla faixa de vazão de medição, grande versatilidade de peças e capacidade de instalação e manutenção sem interromper o abastecimento de água ou remover o medidor.
| Característica/Parâmetro | Medidor de água tipo voluta | Medidor de água tipo parafuso |
|---|---|---|
| Princípio de funcionamento | Ambos dependem do fluxo de água que impacta a rotação do impulsor e, em seguida, do mecanismo de desaceleração da engrenagem para contar o número de rotações para medição do consumo de água. | Ambos dependem do fluxo de água que impacta a rotação do impulsor e, em seguida, do mecanismo de desaceleração da engrenagem para contar o número de rotações para medição do consumo de água. |
| Direção do eixo em relação ao fluxo | O eixo de rotação é perpendicular à direção do fluxo de água. | O eixo de rotação é paralelo à direção do fluxo de água. |
| Método de montagem do impulsor | Várias aletas rotativas radiais são montadas no rotor. | Várias aletas helicoidais são montadas no rotor. |
| Precisão de medição | Maior precisão de medição. | Menor precisão de medição. |
| Queda de pressão | Provavelmente causará uma queda significativa de pressão. | dificilmente causará uma queda de pressão. |
| Capacidade de Fluxo | Menor capacidade de fluxo. | Maior capacidade de fluxo. |
| Aparência | Aparência comum com seção intermediária delgada e extremidades cônicas. | Aparência consistente, formando uma linha reta. |
| Campo de Aplicação | Mais comum no mercado, indicado para locais com menor demanda de água como áreas residenciais e shoppings. | Mais adequado para locais industriais, irrigação agrícola e locais de uso de água em grande escala, além de ser mais fácil de manter. |
Escolha um local de instalação adequado: Omedidor de águadeve ser instalado em local seco e bem ventilado, longe da luz solar direta e da umidade para evitar deformação dos componentes plásticos. Certifique-se de que o tubo esteja totalmente cheio de água, que não haja acúmulo de bolhas de ar dentro do medidor e que ele não esteja instalado no ponto mais alto do tubo.
Preparação da tubulação: Instale uma seção de tubo reto com a mesma seção transversal do tubo, pelo menos cinco vezes o diâmetro do medidor, na entrada do hidrômetro. Instale uma seção de tubo reto com pelo menos duas vezes o diâmetro do medidor na saída do hidrômetro. Certifique-se de que os tubos de conexão a montante e a jusante do medidor de água não estejam restritos e que a direção do fluxo de água esteja alinhada com a direção do fluxo do tubo. Além disso, as tubulações devem estar livres de detritos para evitar danos ao hidrômetro.
Instalação de Válvulas e Filtros: O hidrômetro deve ser instalado com válvula para facilitar a remoção e substituição. Também é recomendado instalar dispositivos de controle de fluxo (como válvulas) e filtros para proteger o medidor de impurezas e choques de pressão da água.
Especificações de instalação: Omedidor de águadeve ser instalado na orientação especificada. Por exemplo, medidores de água de palhetas rotativas de pequeno diâmetro devem ser instalados horizontalmente. Incliná-los para frente, para trás ou para a esquerda ou para a direita pode reduzir a sensibilidade. Após a instalação, drene lentamente a água para encher o tubo para evitar que o fluxo de ar em alta velocidade danifique o medidor. Calibração e inspeção: Os hidrômetros devem ser calibrados antes da instalação para garantir uma medição precisa. Após a instalação, o funcionamento do hidrômetro deve ser verificado regularmente para garantir que não haja falhas.
